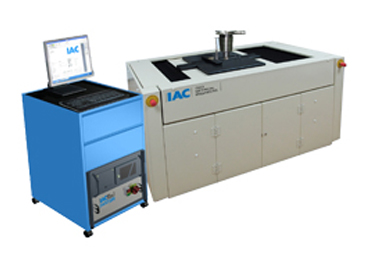

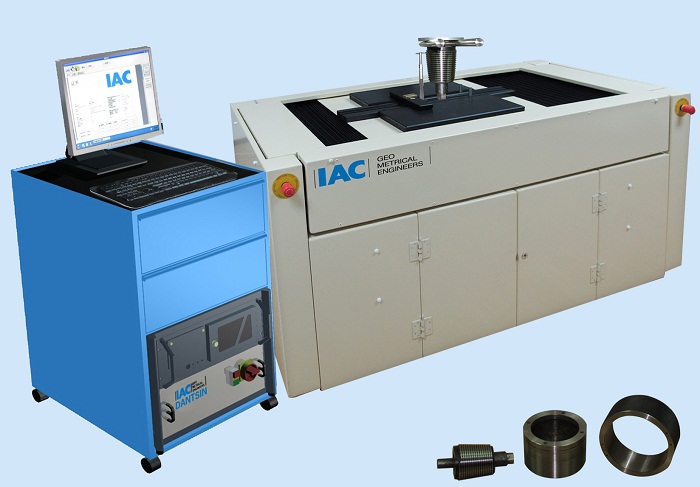

Dantsin-IAC生產的MSXPL臥式綜合校準設備，全自動測量方式，操作簡便快捷，應用范圍廣泛。可校準圓柱光面環規、圓柱光面塞規、圓錐光面環規、圓錐光面塞規、圓柱螺紋環規、圓柱螺紋塞規、圓錐螺紋環規、圓錐螺紋塞規等各種內外尺寸量規的所有參數。輪廓測量需根據工件實際情況擬測量方案，測量具有極高的測量不確定度。中文操作系統。
MSXPL主要特點：

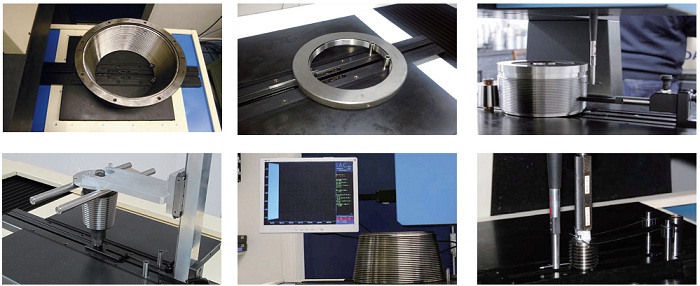

◆ 全自動光面/螺紋圓柱及圓錐量規校準和檢定
◆ 多功能通用設計，代替傳統測長機的大部分功能
◆? 一次裝夾，全自動掃描，速度快、效率高
◆? 內尺寸直接測量2.5
◆ ?外螺紋直接測量 M200/300/ 400/500/600mm
◆? 測量螺距 0.1mm
◆ 超長掃描長度? 200mm
◆? 測量系統：多組德國Heidenhain高精度光柵尺
◆? 中文LINUX操作系統，全中文測量軟件
◆ 一次測量，五分鐘內可以完成所有螺紋參數測量及評定
◆? 可測參數：作用中徑、單一中徑、大徑、小徑、螺?距、牙型半角、牙型輪廓偏差、輪廓角、錐度等
◆? 直接評定作用中徑，真實反應螺紋工作狀態
◆? 評定標準：ANSI/ASME、BS、ISO、DIN、JIS等
◆ 可測螺紋：普通、管螺紋、錐螺紋、石油螺紋、燈口螺紋、API螺紋和API Buttress選項等
◆? 已為多個級實驗室廣泛使用，產品技術成熟
◆? 螺紋測量及評定原理具有認證技術，符合新螺紋檢定規程
技術參數：
型?號 | MSXPL400 | MSXPL 500 | MSXPL 600 |
外尺寸測量范圍?mm | 1.0 -390 | 1.0 -490 | 1.0 -590 |
內尺寸測量范圍?mm | 2.5 -400 | 2.5 -500 | 2.5 -600 |
測量不確定度* |
螺紋環規，圓柱或圓錐小徑從2.5mm到10mm?牙型半角≥27o |
小徑μm | 3.0 + L/200 |
實效螺紋中徑μm | 3.0 + L/200 |
螺距μm | 0.8 + L/200 |
螺紋環規，圓柱或圓錐小徑從10mm到600mm?牙型半角≥27o |
小徑μm | 3.0 + L/200 |
實效螺紋中徑μm | 3.0 + L/200 |
螺距μm | 0.8+ L/200 |
螺紋塞規，圓柱或圓錐大徑從1.0mm到10mm?牙型半角≥27o |
大徑μm | 3.0 + L/200 |
實效中徑μm | 3.0 + L/200 |
螺距μm | 0.8 + L/200 |
螺紋塞規，圓柱或圓錐大徑從10mm到600mm?牙型半角≥27o |
小徑μm | 3.0 + L/200 |
實效中徑μm | 3.0 + L/200 |
螺距μm | 0.8 + L/200 |
